Les réseaux
Qu'est ce qu'un réseau ?
Un réseau est formé physiquement par un ensemble de postes informatiques raccordés par leur carte réseau à des concentrateurs ou des commutateurs interconnectés entre eux.
Matériels d'interconnexion
Le concentrateur :

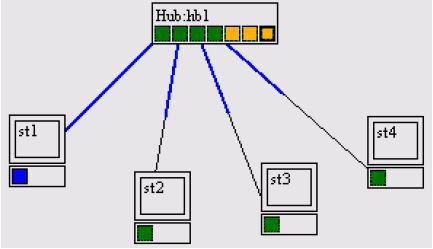

Pour communiquer, les postes doivent être reliés entre eux (avec fil ou sans fil). Le concentrateur (hub en anglais) réalise des liaisons en étoile. Chaque ordinateur est relié à un port de communication du concentrateur. Selon le modèle choisi un concentrateur dispose d'un nombre variable de ports. Le concentrateur répète les signaux qu'il reçoit sur un port, sur tous ses autres ports.
 archi_10 | Le destinataire doit donc savoir que le message lui est adressé. Chaque carte réseau possède une adresse unique (on parle d'adresse matérielle ou adresse MAC). Le message qui circule sur le réseau contient l'adresse de l'émetteur et l'adresse du destinataire, comme pour un courrier postal. Comme le concentrateur ne connaît pas l'emplacement du destinataire, il l'envoie à tous les postes (principe de la diffusion). Toutes les cartes réseaux reçoivent le message. Seule la carte réseau destinataire du message le lit. Cette méthode de transmission génère beaucoup de trafic. |
Le commutateur :
Contrairement au concentrateur, le commutateur (switch en anglais) ne diffuse pas systématiquement les messages sur tous les ports connectés. Il met en relation les seuls postes concernés par l'échange. Mais, avant cela, il doit « apprendre » progressivement où se trouvent les postes du réseau.
En effet, quand un message lui parvient, le commutateur associe le port par lequel arrive le message, à l'adresse de l'émetteur du message, s'il ne la connaît pas encore. Ainsi, après un certain nombre de messages, le commutateur connaît « l'emplacement » des postes sur le réseau et peut les mettre en relation deux à deux. |  archi_11 |
Le commutateur est un matériel fédérateur. On peut lui connecter directement des postes, mais également d'autres commutateurs, des concentrateurs et aussi des routeurs.
Mais si tout est interconnecté comment savoir où finit un réseau et où commence un autre réseau ? Car si tous les postes du monde s'interconnectaient à travers des commutateurs et des
concentrateurs, ils formeraient un unique et gigantesque réseau où chacun devrait connaître l'adresse de tous les autres ! Actuellement il y a environ 2 milliards d'internautes dans le monde,
40 millions en France. Si on n'utilisait que des concentrateurs, à chaque fois qu'un poste émettrait un message, ce message serait diffusé 2 milliards de fois !
Si on n'utilisait que des commutateurs, chaque commutateur devrait savoir gérer 2 milliards d'adresses ! On voit bien que cela n'est pas possible. Pour résoudre ce problème on utilise un système d'adressage logique.
